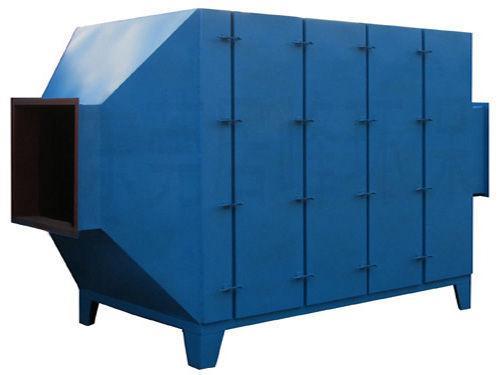

肇庆活性炭过滤箱
BACH-活性炭过滤箱
产品概述
◆ 活性炭过滤箱是一种废气净化、吸附异味的环保设备产品;
◆ 吸附效率高，效果明显，适用面广，维护方便;
◆ 能同时处理多种混合废气，具有去除甲醛、苯、TVOC等有害气体和吸附臭味等作用;
◆ 需处理的尾气由风机提供动力，正压或负压通过活 性炭过滤箱;
===常用规格===
型号 | 处理 风量 m3/h | 设计风速 m/s | 过滤 级数 | 箱体尺寸 | 风口尺寸(mm) | 风口锥接 箱体加长 | 备注 | |
矩形 | 圆形 | |||||||
BACH-3000 | 3000 | 7 | 3 | 825×993×2600 | 400×320 | Φ400 | 450 | 第1系列 |
BACH-3000F | 825×993×3150 | |||||||
BACH-6000 | 6000 | 7 | 3 | 825×1513×2600 | 500×500 | Φ560 | 700 | 第1系列 |
BACH-6000F | 825×1513×3350 | |||||||
BACH-9000 | 9000 | 7 | 3 | 1140×1513×2600 | 630×630 | Φ700 | 700 | 第2系列 |
BACH-9000F | 1140×1513×3350 | |||||||
BACH-12000 | 12000 | 7 | 3 | 1360×1513×2600 | 800×630 | Φ800 | 700 | 第1系列 |
BACH-12000F | 1360×1513×3500 | |||||||
BACH-15000 | 15000 | 7 | 3 | 1675×1513×2600 | 1000×630 800×800 1250×500 | Φ900 | 800 | 第2系列 |
BACH-15000F | 1675×1513×3500 | |||||||
BACH-18000 | 18000 | 7 | 3 | 1360×2138×2600 | 1000×800 | Φ1000 | 1000 | 第1系列 |
BACH-18000F | 1360×2138×3800 | |||||||
BACH-22500 | 22500 | 7 | 3 | 1675×2138×2600 | 1000×1000 | Φ1120 | 1000 | 第2系列 |
BACH-22500F | 1675×2138×4000 | |||||||
BACH-27000 | 27000 | 7 | 3 | 1985×2138×2600 | 1250×1000 | Φ1250 | 1100 | 第1系列 |
BACH-27000F | 1985×2138×4200 | |||||||
注：1.型号中“F”表示含风机过滤箱;
2.若遇规格、结构变更，以本公司提供的实时数据为准，有关更新内容请关注本公司网站;
3.上述箱体优先选用第1系列;
4.本公司接受非表上规格过滤箱产品的订货。
===性能特点===
技术参数：
◆ 过滤箱体分送风箱和排风箱两种;
◆ 过滤箱体可选配件：检修门、风机、压差计、变频器等;
◆ 箱体采用彩钢板、不锈钢板或全冷轧钢板喷塑制成;
◆ 风口尺寸：标配为方形风口(尺寸不限定)，特殊情况可按客户要求定做;
◆ 处理风量按要求定制;
◆ 过滤箱可设有单段、双段、多段过滤：单段就是只配有一道过滤，双段、多段指前段或后段可根据客户要求增加初、中效除尘过滤器;
===框体结构===
主过滤器配置:
根据客户不同的需求，过滤箱体内可配以下类型过滤器，过滤器详细规格技术参数详见过滤器产品说明。
◆ HACH V型活性炭过滤器
◆ HACF 平板式活性炭过滤器
◆ HACB 箱型活性炭过滤器
◆ HACT 活性炭滤筒
◆ HACP 折叠式活性炭过滤网
◆ HACD 袋式活性炭过滤网
结构及安装示意图：
===应用===
应用：
◆ 广泛用于电子原件生产、电池(电瓶)生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理。
