高效送风口500风量|1000风量|1500风量规格尺寸

高效送风口 |500风量|1000风量|1500风量|

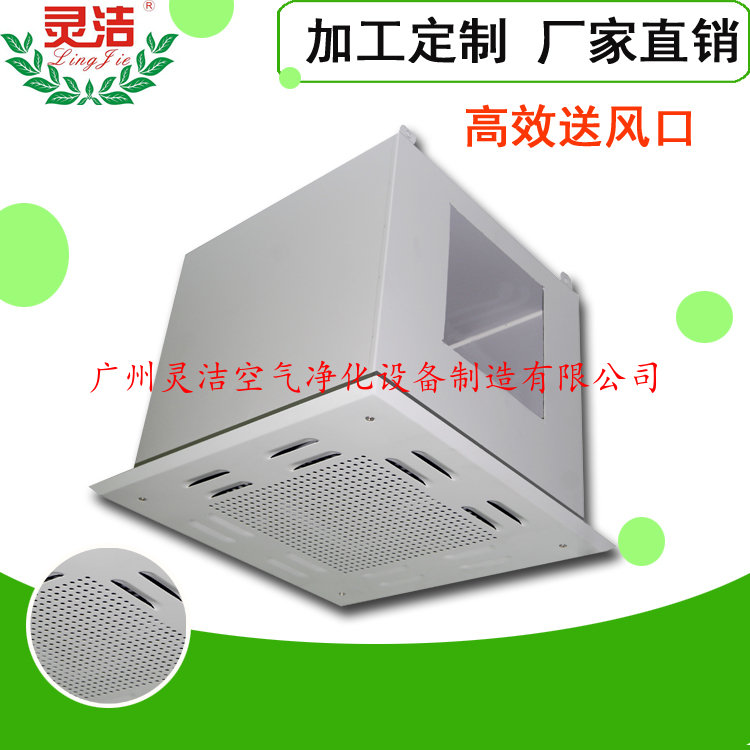

高效送风口外观：

超薄型高效送风口 安装顶板上高效送风口  高效过滤器中效过滤器初效过滤器

吊装中高效送风口示意图 侧送风高效送风口 高效送风口

高效送风口 |500风量|1000风量|1500风量|
特点：
1.GFK系列高效送风口外壳箱体采用宝钢优质冷轧钢板制作，外表面静电喷塑处理或烤漆处理，配有散流板。
2.高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处 ，结构紧凑，密封性能可靠，进风方式有侧进风和顶进风，法兰口有方形和圆形两种结构。
3.有时洁净室由于受到土建高度限制或必须采用紧凑型设计时，可选用一体化高效过滤器送风口。
4.可根据用户要求加装调节阀和保温层。
高效送风口 |500风量|1000风量|1500风量|
高效送风口型号及技术参数：
型 号
顶端风(侧送风) 额定风量
(m3/h) 高效过滤尺寸mm
(宽×高×深) 外形尺寸mm
(宽×高×深) 吊顶开口尺寸mm 进风管尺寸mm
001 500 320×320×220 370×370×500 380×380 200×200
002 700 484×484×150 534×534×500 545×545 320×200
003 1000 484×484×220 534×534×500 545×545 320×200
004 1000 610×610×150 660×660×500 670×670 320250
005 1200 820×600×150 870×650×500 880×660 320×250
006 1500 726×484×220 776×534×500 786×545 400×200
007 1500 630×630×220 680×680×500 690×690 320×250
008 1500 915×610×150 965×660×500 975×670 500×250
009 2000 968×484×220 1080×534×500 1030×545 500×200
0010 2000 1220×610×150 1270×660×500 1280×670 630×250
0011 2200 945×630×220 995×680×500 1005×690 500×250
0012 3000 1260×630×220 1310×680×500 1320×690 630×250

 高效送风口 |500风

量|1000风量|1500风量|
超薄型高效送风口特点：
1.广泛使用于10万级到10级的洁净室内，应用于药厂、生物技术、食品饮料厂、微电子行业、半导体行业、光学实验室。
2.HEPA BOX系列很方便地安装在T形龙骨中（不需要额外的压紧装置），并可方便的与风管（直径10"或者12"）相连接。
3.HEPA BOX系列由专用挤铝型材边框以及接口一次成型的铝板制作而成，进风口内侧安装散流板，并在过滤器出风面装有过滤器保护网。强度好、高度低、重量轻，方便搬运和安装。
高效送风口 |500风量|1000风量|1500风量|
超薄型高效送风口型号及参数：
风量m3/h 初阻力和过滤效率 配套过滤器尺寸（㎜） 箱体外形尺寸（㎜）
HEPA ULPA Ⅰ型 Ⅱ型 Ⅲ型
1000 220Pa99.99%@0.3μm 250Pa99.9995%@0.12μm 600×600×150 565×565×91（液槽） 530×530×80 600×600
1500 915×600×150 880×565×91（液槽） 845×530×80 915×600
2000 1210×600×150 1175×565×91（液槽） 1140×530×80 1210×600

高效送风口 |500风量|1000风量|1500风量|
注：以上参数仅做参考，如果有特殊要求请联系我公司营销部，我公司可以根据客户的具体需求进行定制.
